Геотермальный тепловой насос SILA GM-10 S (H)

Геотермальный тепловой насос SILA GM-10 S (H) предназначен для использования в системах отопления и горячего водоснабжения. Тепловой насос "выкачивает" тепловую энергию, содержащуюся в грунте или воде и направляет ее потребителю. Использование теплового насоса позволяет экономить до 75% расходов на отопление и ГВС. В геотермальных тепловых насосах SILA используются компрессоры Copeland что обеспечивает их максимальную надежность и эффективность. Если вы не планируете использовать тепловой насос для охлаждения ( в качестве кондиционера ), то эта модель именно то что вам нужно т.к. она предназначена для нагрева теплоносителя системы отопления и воды для ГВС.

Вложенные в тепловой насос средства, как правило, окупаются за 4-9 лет. Сама же система сохраняет работоспособность до 25 лет. Помимо снижения затрат на отопление и ГВС, тепловые насосы до 5 раз уменьшают количество вредных выбросов в атмосферу по сравнению с традиционными отопительными системами. Получается, что распространение тепловых насосов в автономных системах теплоснабжения, способно одновременно решить три актуальные для страны задачи – экономическую, экологическую и проблему сбережения энергии.

Преимущества теплового насоса SILA GM 10 S (Н)

• Режимы работы: отопление, ГВС;
• Экономия до 75 % расходов на отопление и ГВС;
• Компрессор Copeland обеспечивает высокую надежность и эффективность;
• Тип теплового насоса: геотермальный (источником тепла является грунт или вода);
• Окупаемость за 4-9 лет;
• Срок полезного использования до 25 лет.

Принцип действия теплового насоса:

Тепловой насос – это система, с помощью которой можно переносить тепло от менее нагретого тела к более нагретому, увеличивая температуру последнего. Принцип работы теплового насоса очень напоминает по своей сути работу холодильника. В то время как холодильник отводит тепловую энергию и направляет ее наружу, то есть из внутренней части холодильника ( внутри холодильника холодно, а снаружи конденсатор горячий ), тепловой насос делает наоборот: он забирает тепловую энергию от окружающей среды за пределами помещения и преобразует ее в полезную для отопления. Принцип действия теплового насоса основан на том факте, что любое тело с температурой выше абсолютного нуля ( - 273,15 °С ) обладает запасом тепловой энергии, а так как согласно закону термодинамике достичь температуры абсолютного нуля не может ни одно физическое тело, запасы тепла – бесконечны.

Основными элементами теплового насоса являются:

1. Компрессор
2. Конденсатор
3. Расширительный вентиль
4. Испаритель
5. Хладагент

1. Газообразный хладагент (фреон) поступает в компрессор для сжатия. Компрессор используя электрическую энергию сжимает газообразный хладагент. Вследствие увеличения давления температура хладагента увеличивается.

2. Нагретый хладагент под высоким давлением поступает в конденсатор. В конденсаторе происходит передача тепла от нагретого хладагента теплоносителю системы отопления. В результате хладагент охлаждается и происходит процесс конденсации (переход из газообразного состояния в жидкое).

3. После конденсатора установлен расширительный вентиль. Функция расширительного вентиля — понизить давление хладагента. Вследствие понижения давления температура хладагента падает.

4. Пройдя через расширительный вентиль хладагент поступает в испаритель. В испарителе хладагент закипает и переходит из жидкого состояния в газообразное. При этом температура кипения хладагента ниже температуры источника природного тепла (нормальная температура кипения фреона R410А при атмосферном давлении -48°С). В процессе кипения фреон отбирает природное тепло. Далее цикл повторяется.

Источником тепла для теплового насоса SILA GM-10 S (H) является бесплатное тепло грунта или воды, накопленное ими от солнца, дождя или талых вод. Также может использоваться любое уходящее технологическое тепло.

Грунт является стабильным источником тепла. Температура на глубине трех метров относительно постоянна и лежит в диапазоне от +7°С до +13°С. Получение тепла из грунта происходит с помощью горизонтально проложенных теплообменников (земляных коллекторов) или через вертикально проложенные теплообменники (земляные зонды). И те, и другие представляют собой замкнутый контур, по которому циркулирует незамерзающая жидкость (рассол). Встроенный насос обеспечивает циркуляцию рассола по контуру и, тем самым, передачу тепла из земли к тепловому насосу.

Вода также является хорошим источником тепла для теплового насоса. Даже в холодные зимние месяцы температура грунтовой воды остается постоянной и лежит в пределах от +7 °C до +12 °C. Чтобы использовать грунтовые воды, их выкачивают из "верхней" скважины, направляют в теплообменник теплового насоса и затем охлажденную воду сбрасывают в "нижнюю" скважину.

Эффективность теплового насоса SILA

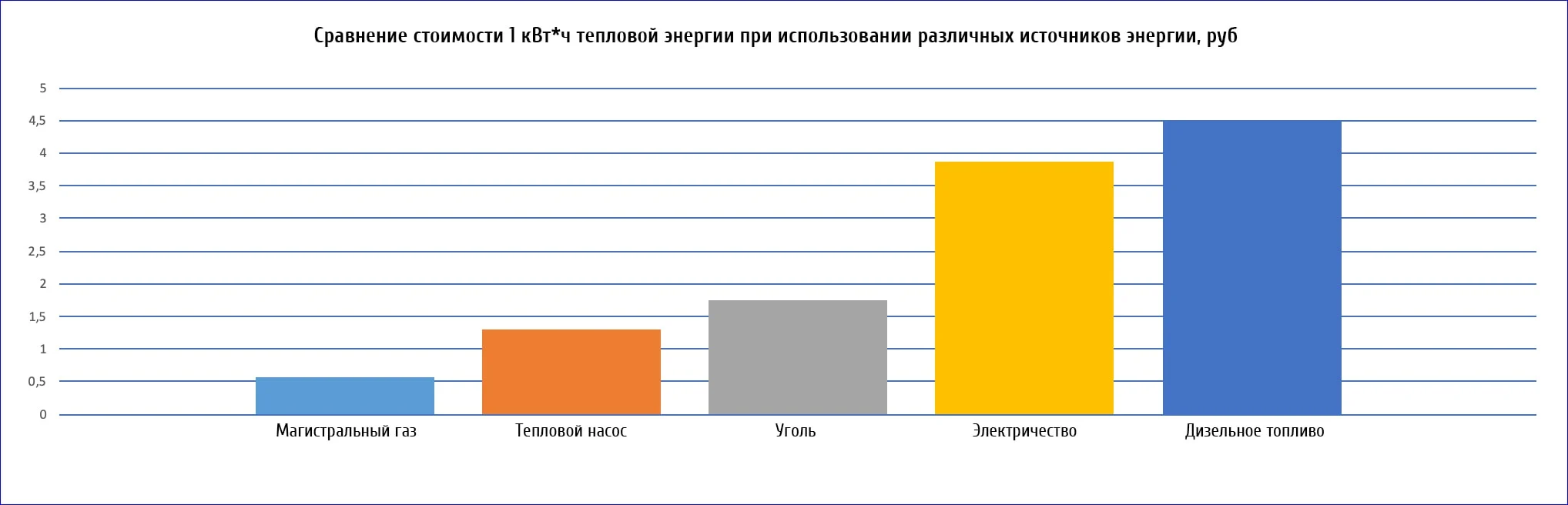

Современные тепловые насосы отличаются высокой энергоэффективностью, что в практическом плане означает следующее - потребитель, т.е. владелец дома, используя тепловой насос, тратит на обогрев своего жилища, в среднем, всего четверть тех денег, которые он потратил бы, если теплового насоса не было.

Иначе говоря, в системе с тепловым насосом, 75% полезного тепла обеспечивается за счет бесплатных источников - тепла земли или грунтовых вод и только за оставшиеся 25% вы платите энергогенерирующим компаниям.

Для получения тепла, тепловой насос использует электричество. При этом количество полученной тепловой энергии в разы больше затраченной электрической.

Например, при потребляемой электрической мощности 2,9 кВт, мощность нагрева составит 15 кВт. Коэффициент производительности теплового насоса при работе на тепло носит название СОР (Coefficient of Performance) и обозначает отношение мощности нагрева к потребляемой мощности

СОР 5,25 = ( 15 / 2,9 )
