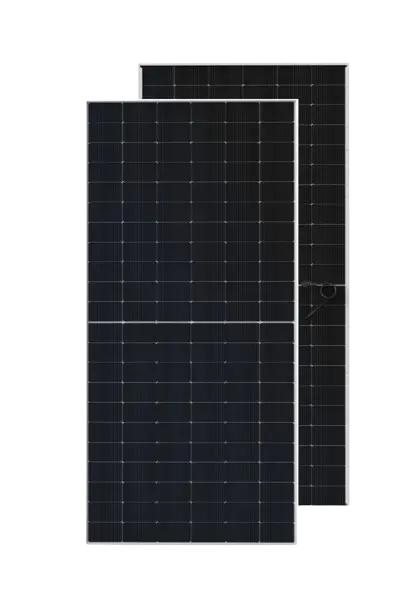

Солнечная батарея OSDA 630W ODA630-33V-MHDRz
Если нашли дешевле - сделаем скидку!
Солнечная батарея OSDA 630W ODA630-33V-MHDRz — монокристаллический двусторонний N-Type модуль номинальной мощностью 630 Вт. Панель выполнена по технологии Half-Cell в двухстекольной конструкции и имеет высокий КПД 23,32%. Модуль предназначен для сетевых, гибридных и автономных солнечных электростанций, включая крупные коммерческие и промышленные объекты.
Монокристаллическая солнечная панель OSDA 630W ODA630-33V-MHDRz состоит из 132 половинчатых N-Type элементов размером 182 × 105 мм. Технология Half-Cell уменьшает токовую нагрузку внутри отдельных частей модуля и снижает резистивные потери. Система токосъёма SMBB улучшает сбор тока, выходную мощность и надёжность панели.
Двусторонняя конструкция позволяет преобразовывать в электроэнергию свет, поступающий как на лицевую, так и на обратную сторону панели. Коэффициент двусторонности заявлен на уровне 80% ± 5%. В условиях испытания BNPI, при освещённости 1000 Вт/м² с лицевой стороны и 135 Вт/м² с обратной стороны, мощность модели достигает 698 Вт. Фактическая прибавка к выработке зависит от отражающей способности поверхности, высоты установки, угла наклона и взаимного затенения модулей.
Солнечный модуль OSDA ODA630-33V-MHDRz имеет двухстекольную конструкцию: с лицевой стороны используется закалённое стекло толщиной 2 мм с антибликовым покрытием, с обратной стороны — стекло толщиной 2 мм. Рама изготовлена из серебристого анодированного алюминиевого сплава. Распределительная коробка с классом защиты IP68 рассчитана на напряжение до 1500 В DC и оснащена тремя байпасными диодами Шоттки.
Технологические преимущества модуля OSDA ODA630-33V-MHDRz:
Работа при неравномерном освещении — Half-Cell компоновка и три байпасных диода уменьшают влияние частичного затенения по сравнению с модулем без секционирования. При этом затенение любой части панели всё равно снижает её мощность, поэтому при проектировании солнечной электростанции необходимо учитывать тени от деревьев, дымоходов, ограждений и соседних рядов модулей.
Технология N-Type и система токосъёма SMBB обеспечивают следующие особенности:
- номинальная мощность 630 Вт и эффективность модуля 23,32%;
- низкий температурный коэффициент мощности −0,290%/°C;
- сниженная чувствительность к световой и светотемпературной деградации LID/LeTID;
- двусторонняя генерация с коэффициентом двусторонности 80% ± 5%;
- двухстекольная конструкция и серебристая анодированная алюминиевая рама;
- расчётная стойкость к снеговой нагрузке до 5400 Па и ветровой нагрузке до 2400 Па.
Солнечная батарея OSDA 630W ODA630-33V-MHDRz рассчитана на работу в современных высоковольтных фотоэлектрических массивах с системным напряжением до 1500 В DC. При подборе инвертора или MPPT-контроллера необходимо учитывать напряжение холостого хода 48,88 В, рабочий ток 15,16 А и ток короткого замыкания 16,11 А, а также изменение напряжения при отрицательных температурах.
| Общие параметры: | |
|---|---|
| Модель | ODA630-33V-MHDRz |
| Тип | Монокристаллический N-Type, двусторонний, Half-Cell, стекло–стекло |
| Номинальная мощность при STC | 630 Вт |
| Мощность при двустороннем испытании BNPI | 698 Вт при освещённости 1000 Вт/м² спереди и 135 Вт/м² сзади |
| Количество элементов | 132 шт. (12 × 11) |
| Размер элементов | 182 × 105 мм |
| Напряжение холостого хода (Voc) | 48,88 В |
| Напряжение в точке максимальной мощности (Vmp) | 41,55 В |
| Ток короткого замыкания (Isc) | 16,11 А |
| Ток в точке максимальной мощности (Imp) | 15,16 А |
| Максимальное системное напряжение | 1500 В DC |
| Максимальный номинал последовательного предохранителя | 28 А |
| Эффективность модуля | 23,32% |
| Коэффициент двусторонности | 80% ± 5% |
| Тип солнечных элементов | N-Type Mono Half-Cell, SMBB |
| Гарантия: | |
| Гарантия на изделие | 15 лет |
| Линейная гарантия мощности | 30 лет |
| Гарантированная мощность к окончанию 30-го года | не менее 87,4% от номинальной |
| Конструкция и защита: | |
| Материал и цвет рамки | Серебристый анодированный алюминиевый сплав |
| Переднее стекло | Закалённое стекло 2,0 мм с антибликовым покрытием |
| Заднее стекло | Стекло 2,0 мм |
| Распределительная коробка | IP68, 1500 В DC |
| Количество байпасных диодов | 3 диода Шоттки |
| Кабели | 4 мм²; положительный 300 мм и отрицательный 300 мм либо другая длина по заказу |
| Степень защиты разъёмов | IP68 |
| Ветровая нагрузка | до 2400 Па |
| Снеговая нагрузка | до 5400 Па |
| Класс безопасности | Класс II |
| Класс пожарной безопасности компонента IEC | Класс A |
| Стандарты и испытания | IEC 61215:2021, IEC 61730:2023, IEC 61701, IEC 62716, IEC 60068, IEC 62804 |
| Температурные параметры: | |
| Рабочая температура | от −40°C до +85°C |
| Номинальная рабочая температура модуля (NMOT) | 45 ± 2°C |
| Температурный коэффициент Pmax | −0,290%/°C |
| Температурный коэффициент Voc | −0,250%/°C |
| Температурный коэффициент Isc | +0,045%/°C |
| Габариты, вес и упаковка: | |
| Длина | 2382 мм |
| Ширина | 1134 мм |
| Толщина | 30 мм |
| Площадь | около 2,70 м² |
| Вес | 32,4 кг |
| Количество модулей на палете | 37 шт. |
OSDA ODA630-33V-MHDRz сочетает мощность 630 Вт, двустороннюю N-Type конструкцию и эффективность 23,32%. Перед монтажом необходимо проверить совместимость электрических параметров панели с входными характеристиками инвертора или контроллера заряда, а также рассчитать количество модулей в последовательной цепи с учётом минимальной температуры на объекте.
|
